Pictogrammes
Généralités - Pictogrammes
La fonction Gestion des Pictogrammes de DataChain est accessible depuis le module GenericsData.
. À partir du Menu Gauche de GenericsData, choisir le menu
, puis le sous-menu Pictogrammes.
Les Pictogrammes sont consommés :
-
au niveau des métadonnées
-
au niveau des éléments de représentation HandleData
particulièrement le module TimeLine ou le module Cartes.
Un Pictogramme est constitué d’un libellé et d’un fichier de type png ou svg.
Création d’un Pictogramme
Deux situations sont possibles pour la création des Pictogrammes
-
Soit à partir de la fonction gestion des Pictogrammes
-
Soit lors du paramétrage d’une représentation comme une TimeLine ou une Carte.
Création par la fonction Gestion des Pictogrammes
-
Accéder au module GenericsData.
-
Choisir Menu
-
Choisir sous-menu Pictogrammes

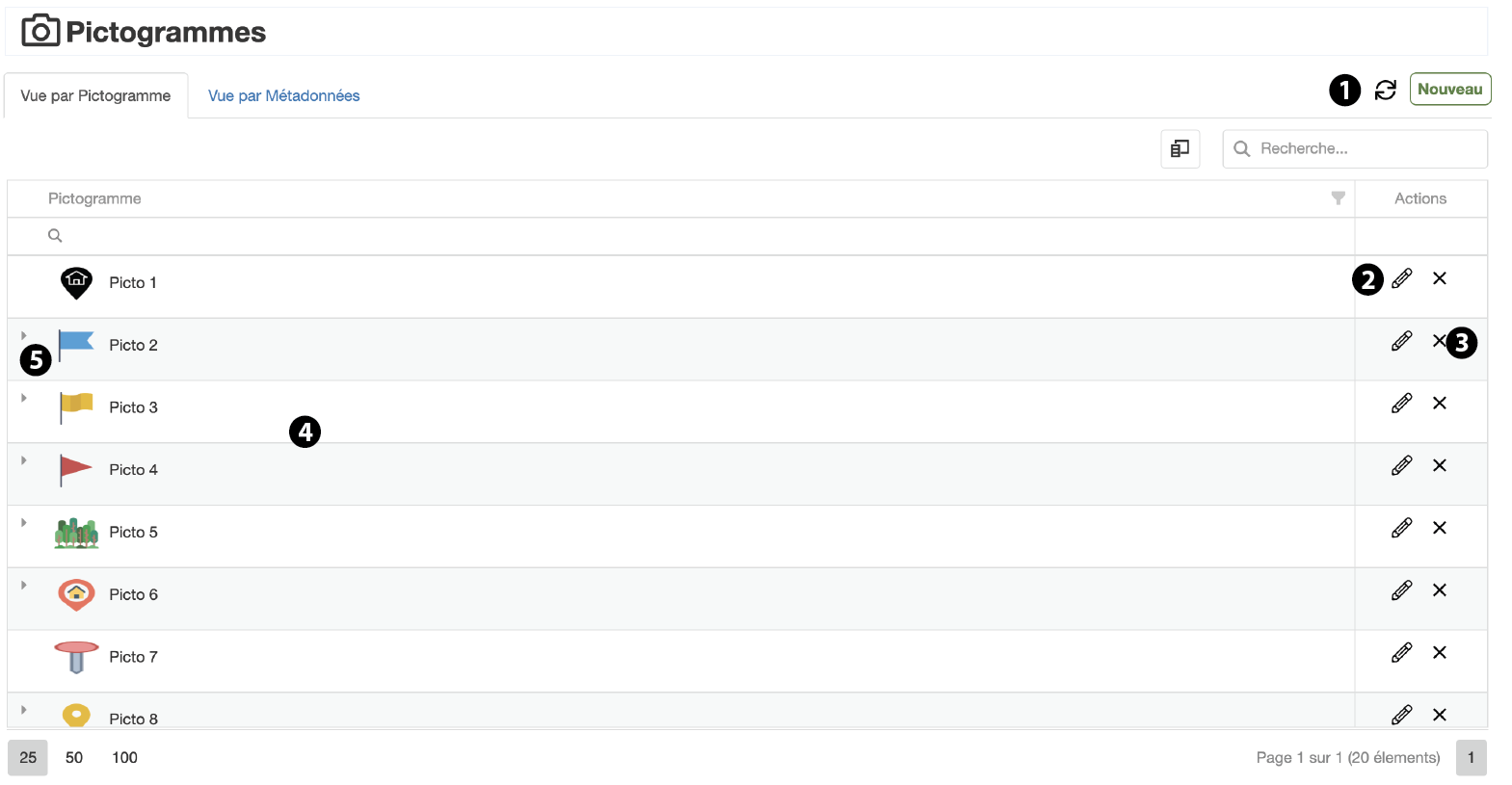

Le bouton
permet d’ajouter un Pictogramme au référentiel.
Permet d’éditer un pictogramme pour changer son libellé.
Permet de supprimer un pictogramme du référentiel.
Liste des Pictogrammes déjà existants.
Permet d’ouvrir un volet dans le tableau des pictogrammes afin de connaître tous les éléments DataChain où le pictogramme est affecté aux métadonnées.
Pour réaliser l’intégration d’un pictogramme dans le référentiel :
-
Utiliser le bouton
L’écran d’intégration d’un pictogramme permet de
-
Préciser le libellé du pictogramme
-
Affecter un fichier au format *svg ou png par la fonction Choisir un fichier
Une fois le paramétrage effectué, cliquer sur le bouton
.
Édition d’un Pictogramme
-
Module GenericData
. -
Menu
-
Sous-menu Pictogrammes
-
Une fois la liste des pictogrammes affichée, rechercher votre pictogramme dans le tableau. Utiliser la fonction recherche :
-
soit au niveau de l’entête de colonne
-
soit par la fonction recherche globale située en haut et à droite du tableau
-
-
Clic sur le libellé du pictogramme ou sur l’icône
en bout de ligne.
Réaliser les modifications souhaitées puis
Suppression d’un Pictogramme
-
Module GenericsData
. -
Menu
-
Sous-menu Pictogrammes
Une fois la liste des Pictogrammes affichée, rechercher votre pictogramme dans le tableau. Utiliser la fonction recherche soit au niveau de l’entête de colonne, soit par la fonction recherche globale située en haut et à droite du tableau.
-
Cliquer sur l’icône
en bout de ligne.
Utilisation des Pictogrammes
-
Les pictogrammes sont utilisés pour apporter une caractéristique visuelle aux éléments DataChain.
Le lien modifier permet de changer le pictogramme affecté à la métadonnée.
-
Les pictogrammes sont utilisés lors du paramétrage des TimeLines et Cartes dans le module HandleData
Exemple : Affectation de pictogrammes au niveau du module Cartes
Exemple : Affectation des pictogrammes au niveau du module TimeLines
…
Quick Référence
Création d’un pictogramme
À partir du module GenericsData
| Étapes | Objectif | Action | Repères |
|---|---|---|---|
1 |
Accès à la liste des pictogrammes |
Cliquer sur l’icône |
Pictogrammes |
2 |
Nouveau Pictogramme |
Clic sur icône Nouveau |
|
4 |
Saisie du libellé du pictogramme |
||
5 |
Recherche du fichier png ou svg |
||
6 |
Enregistrement |
|
|
